适用于紧凑型设备设计的
均匀低噪气流解决方案

博乐格OEM贯流风机专为暖风对流器、空气幕、制冷设备、电子散热、空气净化器及各类紧凑型工业设备打造,提供高效、均匀的气流解决方案。支持AC、DC、EC多种驱动方式,可根据安装空间、风量需求、静压目标及噪声要求进行灵活配置,助力设备实现高效、稳定、节能运行。

AC/DC/EC 电机类型
4,200m³/h 最大风量
12-100Pa 风压范围
≤1,200mm 叶轮长度
50,000hours 最长使用寿命
70% EC 电机最高节能vs AC
19dBA 最低噪声

贯流风机:
类型、性能参数与应用领域



全面了解贯流风机(又称横流风机、切向风机)的工作原理、关键技术参数及典型应用,帮助研发工程师、设备制造商及采购团队快速选择适合的产品方案。

快速解答
贯流风机
切向风机/横向风机
长筒式叶轮结构,气流垂直于叶轮旋转轴流动
均匀层流送风
宽幅出风覆盖
广泛应用于 HVAC、空气幕、空气净化及电子散热领域
50,000h
滚珠轴承最长使用寿命
70%
EC 电机最高节能
< 19dB
高级本底噪声
1,300mm
最大叶轮长度
定义

什么是
贯流风机?

联系我们

贯流风机,又称切向风机、横流风机或贯流鼓风机,是一种采用长筒式叶轮结构的风机。叶轮由多片前向弯曲叶片组成,能够在紧凑空间内实现宽幅、均匀的气流输出。与轴流风机(气流沿叶轮轴线方向流动)和离心风机(气流沿径向排出)不同,贯流风机的空气从叶轮一侧吸入,经叶轮内部流动后,由另一侧排出。整个气流路径始终位于同一平面内,且与叶轮旋转轴线保持垂直,形成独特的贯流式送风方式。

从侧面观察,贯流风机的叶轮外形类似于加长型滚筒结构。这种独特的几何设计使其能够在整个出风口长度范围内形成宽幅、平直且均匀的层流气流,这是其他类型风机难以在紧凑结构中实现的气流特性。

在实际应用中:当设备需要通过狭长出风口持续输出均匀稳定的气流时,贯流风机具有显著优势。例如分体式空调室内机、空气幕、平板电暖器等设备,均依赖贯流风机实现低噪声、高效率、均匀送风,从而提升整体空气流动效果与系统性能。

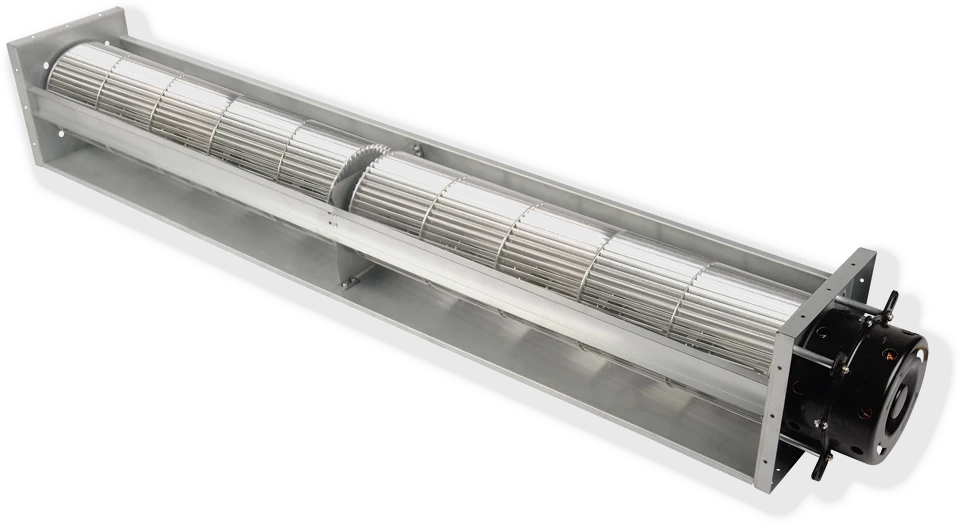

AC Cross Flow Fan

AC贯流风机

经济可靠的 AC 贯流风机,专为市电供电设备而设计,广泛应用于家电、采暖设备、制冷设备及大批量 OEM 配套系统。

17-330 W 163-4,200 m³/h 17-90Pa 35-75dB(A)

采用标准230V/50Hz市电供电,简化整机电气集成。提供罩极电机和PSC永久分相电容电机两种驱动方案,确保稳定可靠的恒速运行。风机转速可通过调压控制或多抽头绕组切换进行调节,以满足不同应用工况的风量需求。

可选标准叶轮直径(mm)

30 40 43 45 48 50 60 65 80 90 100 110 120 150 支持定制规格

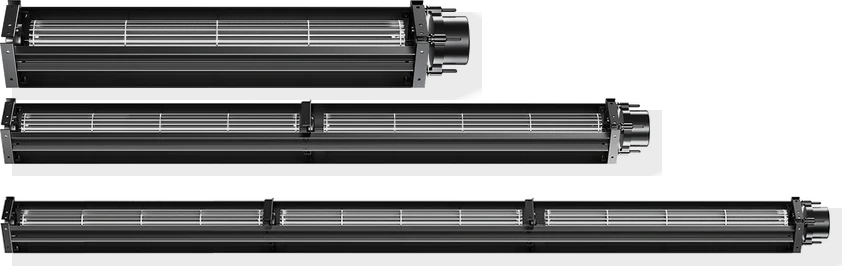

DC Cross Flow Fan

DC横流风机

低压驱动贯流风机,专为精确调速、低噪声运行及紧凑型HVAC与电子散热系统而设计。

6.24-56.4 W 175-1,000 m³/h 17-60Pa 10-55dB(A)

提供12V和24VDC两种电压版本,适用于控制型OEM配套设备。采用无刷直流电机(BLDC)及三相驱动技术,实现高效、低噪、稳定运行。支持O-10VDC 或PWM信号调速,可精确控制风机转速,满足不同应用场景的风量需求。

可选标准叶轮直径(mm)
25 30 40 43 45 48 60 65 80 90 100 110 120 支持定制规格

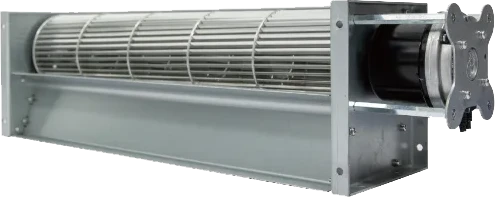

EC Cross Flow Fan

EC贯流风机

高效EC贯流风机,专为需要交流市电输入及无级调速控制的设备而设计。。

37.2-115 W 430-1,350 m³/h 24-62Pa 51-63dB(A)

采用230V 50/60Hz交流市电直接供电,无需额外配置DC电源,简化系统设计与电气集成。EC电机兼具高能效与精准调速优势,可通过0–10V DC或PWM信号实现无级转速控制,在提升系统能效的同时,实现更灵活的风量调节。

可选标准叶轮直径(mm)
60 65 80 90 100 110 120 150 支持定制规格

按电机类型与控制方式进行选型,
而非仅按外观尺寸



将 AC、DC 和 EC 三种贯流风机集中展示,可帮助客户快速完成方案对比,减少反复沟通,将单纯的价格咨询转化为更具价值的工程选型沟通。在选型过程中,建议重点关注以下关键参数:

供电电压、风量需求、控制方式、应用场景及系统约束。

AC贯流风机

高性价比方案,适用于大批量OEM配套设备

常规供电规格包括230V / 50Hz和120V / 60Hz。AC贯流风机广泛应用于商用厨房设备、烤箱散热系统以及各类交流市电供电设备。可通过多抽头绕组切换或调压控制实现基础调速,满足不同工况下的风量需求。

DC/BLDC贯流风机

低压驱动,精准调速

常规供电规格包括12V和24V DC。DC / BLDC贯流风机适用于HVAC控制系统、楼宇自控系统(BMS)、电气控制柜、数据中心热负载测试设备以及对噪声控制要求严格的设备。支持精准速度控制,可满足智能化设备及自动化系统对风量调节和静音运行的需求。

EC贯流风机

高能效驱动,实现系统级智能控制

EC贯流风机适用于节能型设备、变风量控制系统及高静压应用等场景。支持0–10V、PWM、转速反馈(Tach Output)及集成控制等多种控制方式,可简化整机控制系统设计,提高系统集成效率。

贯流风机凭借纤薄、狭长的结构,可输出均匀、稳定的层流气流,并实现宽幅送风覆盖,在众多送风应用中具有独特且难以替代的优势。可参考以下选型指南,快速确定最适合的风机方案。


√ 贯流风机
需要通过狭长出风口实现均匀送风?
√ DC或EC贯流风机
需要低噪声运行(≤35 dB(A))?
√ EC贯流风机
需要满足欧盟ErP或ENERGYSTAR?能效要求?
⚠ 建议选择离心风机
需要满足欧盟ErP或ENERGYSTAR?能效要求?
→ 建议选择轴流风机

报价前建议提供的选择信息



相比简单的“联系我们”,完善的选型信息清单能够显著提升沟通效率。它帮助工程师一次性提交完整的应用参数,减少反复沟通,加快产品选型、技术评估及报价流程。

风量需求

Airflow target

所需风量、允许静压、送风距离、送风覆盖宽度,以及气流是否需通过换热器、加热元件或其他气流阻力部件。

安装空间

Mechanical envelope

叶轮直径、风机总长度、有效出风长度、安装高度限制、安装孔位、防护网、安装支架,以及90° / 180°出风方向等结构要求。

电源规格

Electrical input

230V / 50Hz、120V / 60Hz、12V DC、24V DC、230V EC、400V或其他定制电压要求。

控制方式

Control method

恒速运行、多抽头绕组调速、调压控制、0–10V、PWM、转速反馈(Tach Output)、温控器控制或基于传感器的智能控制系统。

运行环境

Operating environment

常温、高温、高湿、油烟环境、制冷环境、移动设备振动、热负载测试机架、变压器室等特殊工况。

可靠性要求

Reliability requirements

轴承类型、目标使用寿命、噪声限值、产品认证要求、样机测试、加速寿命测试(ALT)及批量生产一致性要求。

工程技术资料

Engineering documents

产品数据表、2D图纸、3D CAD模型、接线图、安装说明、样机测试报告、产品认证文件及符合性声明(Declaration of Conformity,DoC)。

贯流风机型号与技术参数



博乐格贯流风机产品系列涵盖AC、DC及EC三大驱动平台,可按电机类型、供电电压、风量、静压、噪声水平及安装尺寸等关键参数快速筛选,满足不同设备及应用场景的选型需求。

贯流风机概述

贯流风机采用长筒式多叶片叶轮设计,可在较低静压条件下输出宽幅、均匀的层流气流。其纤薄紧凑的结构特别适用于安装空间受限的应用场景,广泛应用于HVAC系统、家电设备、空气幕、电子散热及其他狭长空间的送风系统。

产品性能范围

  • 最大风量: 4,200m³/h,
  • 最大输入功率:330 W,
  • 最低运行噪声: 10 dB(A).

产品特点

  • 紧凑设计:紧凑型结构设计,适用于安装空间受限的各类设备,便于整机集成。
  • 灵活配置:提供多种叶轮尺寸及电机规格,可根据不同应用需求进行灵活选型与定制。
  • 精准导风:优化的出风口结构设计,实现定向、均匀的气流输出,提高送风效率。
  • 运转平稳、低噪声:采用多叶片叶轮配合精密风道设计,有效降低运行噪声,实现平稳、安静运行。
  • 大范围均匀送风:在较低静压条件下,可实现宽幅、均匀的气流覆盖,满足多种送风应用需求。
  • 高效节能:提供EC 电机配置,显著降低能耗及运行成本,提高整机能效。

EC 电机优势

  • 在各种风机转速下均可保持高效运行,即便在超低转速工况下亦能保持优异性能。
  • 发热量低,采用紧凑型外转子电机设计,节省安装空间。
  • 风机最高转速不受电网频率限制。
  • 同时兼容50 Hz和60 Hz交流电源。
  • 能耗较传统电机降低约三分之一。
  • 支持PC参数设置、数据通信及风机集中控制,便于系统集成与智能化管理。

EC贯流风机



我们提供EC贯流风机的核心技术参数,包括产品型号、额定电压、风量、静压及P-Q性能曲线,帮助您精准匹配不同应用场景的通风需求。如需产品选型或技术支持,欢迎联系我们。

√

技术数据

EC横流风机
型号 电压V 频率Hz 电流A 功率W 转速PRM 风量m³/h 风压Pa 噪音dB(A)
VL-TO80A-EE-415(L000) 230 50/60 0.25 37.2 1,850 430 33 51
VL-TO80A-EE-1116(L000) 230 50/60 0.39 58.08 1,700 1,082 24 54
VL-TO80A-EE-440(R000) 230 50/60 0.27 40.8 1,700 642 59 57
VL-TO80A-EE-860(R000) 230 50/60 0.38 56.4 1,500 1,000 53 55
VL-T100A-EE-380(L000) 230 50/60 0.31 50.0 1,500 710 62 58
VL-T100A-EE-780(L000) 230 50/60 0.71 115.0 1,500 1,350 58 63
√

空气性能

p2026071010513519be4

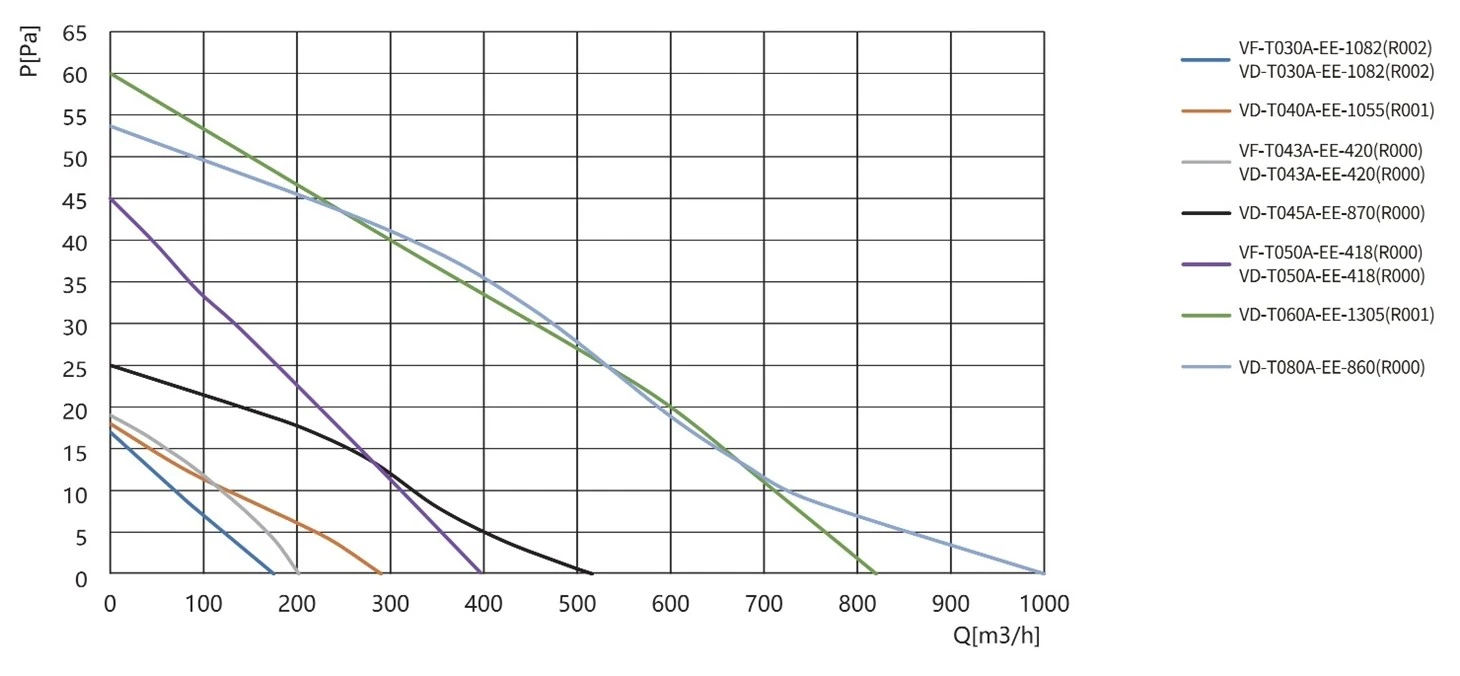

DC贯流风机



我们提供完整的DC贯流风机技术参数,包括型号、额定电压、风量、静压及P-Q性能曲线,助力您快速完成产品选型,精准满足各类通风系统需求。如需了解更多产品信息或获取技术支持,欢迎随时联系我们。

√

技术数据

直流横流风机
型号 电压V 电压范围V 电流A 功率W 转速PRM 风量m³/h 风压Pa 噪音dB(A)
VF-T030A-EE-1082(R002) 12 9~15 0.60 7.2 2,400 175 17 38
VD-T030A-EE-1082(R002) 24 16~28 0.31 7.44 2,400 175 17 38
VD-T040A-EE-1055(R002) 24 16~28 0.31 7.44 2,600 290 18 38
VF-T043A-EE-420(R000) 12 9~15 0.52 6.24 2,600 202 19 10
VD-T043A-EE-420(R000) 24 16~28 0.33 7.92 2,600 202 19 10
VD-T045A-EE-870(R000) 24 16~28 0.85 20.4 1,800 516 25 48
VF-T050A-EE-418(R000) 12 9~15 1.16 13.95 2,400 395 45 43
VD-T050A-EE-418(R000) 24 16~28 0.61 14.64 2,400 395 45 43
VD-T060A-EE-1305(R001) 24 16~28 2.20 52.8 1,800 820 60 54
VD-T080A-EE-860(R000) 24 16~28 2.35 56.4 1,500 1,000 53 55
√

空气性能

p2026071010513519be4

AC贯流风机



我们提供核心数据,包括交流横流风机型号、电压、气流和静压,以及 P-Q 曲线,以精确匹配您的通风要求。请随时与我们联系。

√

技术数据

AC贯流风机
型号 电压V 频率Hz 额定电流A 功率W 转速RPM 风量m³/h 风压Pa 噪音dB(A)
VL-T030A-SP-986(R000) 230 50 0.15 18.0 2,400 170 17 38
VL-T040A-SP-1055(R000) 230 50 0.22 17.0 2,100 255 18 38
VL-T043A-SP-420(R000) 230 50 0.14 20.0 2,500 163 19 37
VL-T045A-SP-870(R000) 230 50 0.40 56.0 1,700 505 27 49
VL-T048A-SP-418(R000) 230 50 0.32 35.0 2,000 343 35 44
VC-T050A-SP-418(R000) 115 60 0.96 62.4 3,000 337 45 46
VL-T050A-SP-418(R000) 230 50 0.47 52.4 2,600 308 49 44
HL-T060A-SP-1300(R000) 230 50 0.38 52.0 2,200 720 24 45
VL-T065A-AI-620(R000) 230 50 0.20 42.0 1,300 610 42 35
VL-T080A-AE-1270(R001) 230 50 0.31 64.0 1,200 1,390 41 57
VL-T100A-AI-765(R000) 230 50 0.40 60.0 1,050 1,150 74 63
VL-T120A-AI-915(R001) 230 50 0.40 60.0 900 1,822 90 67
VL-T150A-AI-1215(R000) 230 50 2.21 330.0 860 4,200 85 75
√

空气性能

p2026071010513519be4

从需求定义到量产交付的
工程协同



贯流风机项目不仅是标准产品采购,更涉及整机系统集成。专业的供应商应能够从需求分析开始,持续提供技术支持,覆盖方案设计、技术文档、样机测试、小批量验证及稳定量产等整个项目周期。

1

需求确认

确认项目应用需求,包括应用场景、风量、静压、噪声目标、安装尺寸、供电电压、工作温度及年度需求量等关键参数。

2

方案设计与技术资料

提供推荐产品型号及完整技术资料,包括产品数据表(Datasheet)、2D/3D图纸、安装说明及电气控制方案等。

3

样机测试

客户在实际设备中对样机进行测试,验证风量、噪声、温升、控制逻辑以及安装空间等关键性能指标。

4

小批量验证

通过小批量试产,对物料清单(BOM)、连接器、安装支架、包装方案、产品寿命及批次一致性等进行全面验证。

5

批量量产

根据客户需求预测及订单计划组织生产和供货,并持续优化产品成本、噪声表现及能效性能,为长期稳定供货提供保障。

贯流风机制造商的
核心服务



我们致力于帮助设备制造商将风量、安装空间、噪声、电源及可靠性等技术需求,快速转化为可用于样机测试、产品认证及批量生产的风机解决方案。

工程选型与定制开发

  • 根据客户的风量、静压、安装空间、进出风路径、噪声要求、工作温度、供电电压及控制方式等关键参数,提供专业的产品选型建议。
  • 推荐AC、DC或EC电机方案,以及适配的叶轮直径、叶轮长度、调速方式、安装方向、防护网、安装支架及连接器等配置。
  • 提供完整的工程技术资料,包括产品数据表(Datasheet)、2D图纸、3D CAD模型、接线图及样机技术规格,支持产品设计导入(Design-in)。
  • 支持定制叶轮长度、高温工况、耐湿环境、低噪声优化、长寿命设计及面向特定应用的定制化配置方案。

样机开发、验证与稳定供货

  • 在产品最终确认前,提供样机制造服务,用于安装适配验证、风量与噪声测试、温升测试及小批量试产验证。
  • 根据项目需求,提供性能测试、可靠性验证、来料检验文件及产品符合性证明等技术支持。
  • 严格管理模具、物料清单(BOM)、电机与叶轮一致性、包装、标签及生产追溯体系,有效降低批次间差异,确保产品质量稳定。
  • 提供从试产订单到批量生产的供货规划,同时支持产品替代方案及OEM项目的长期稳定供货。

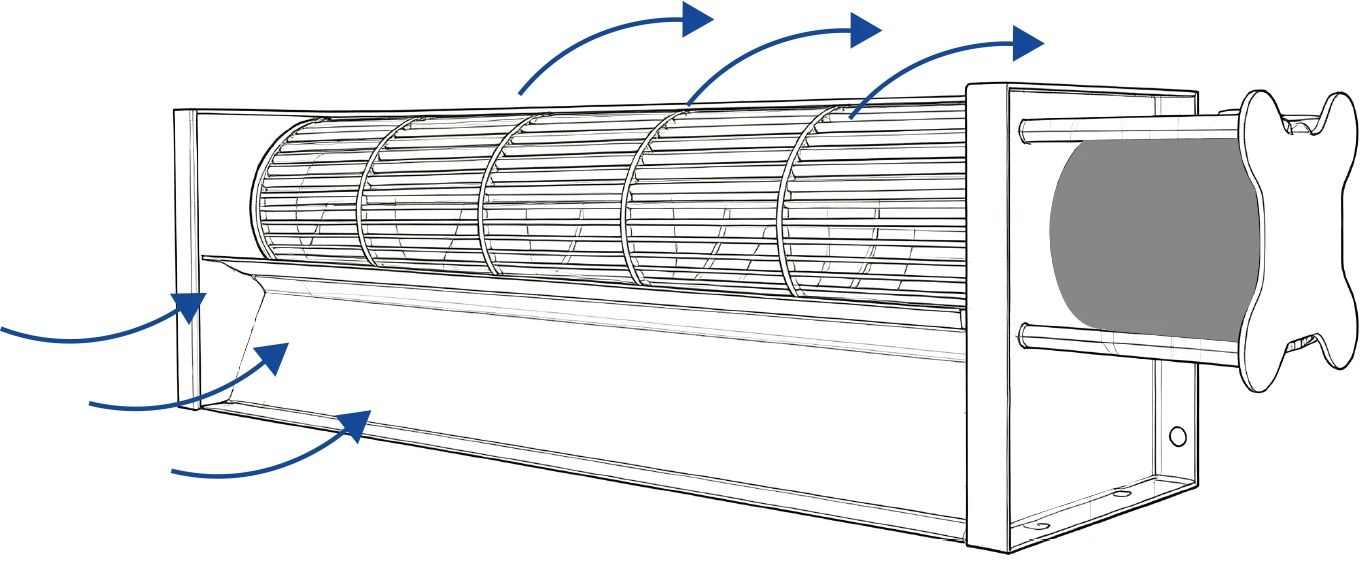

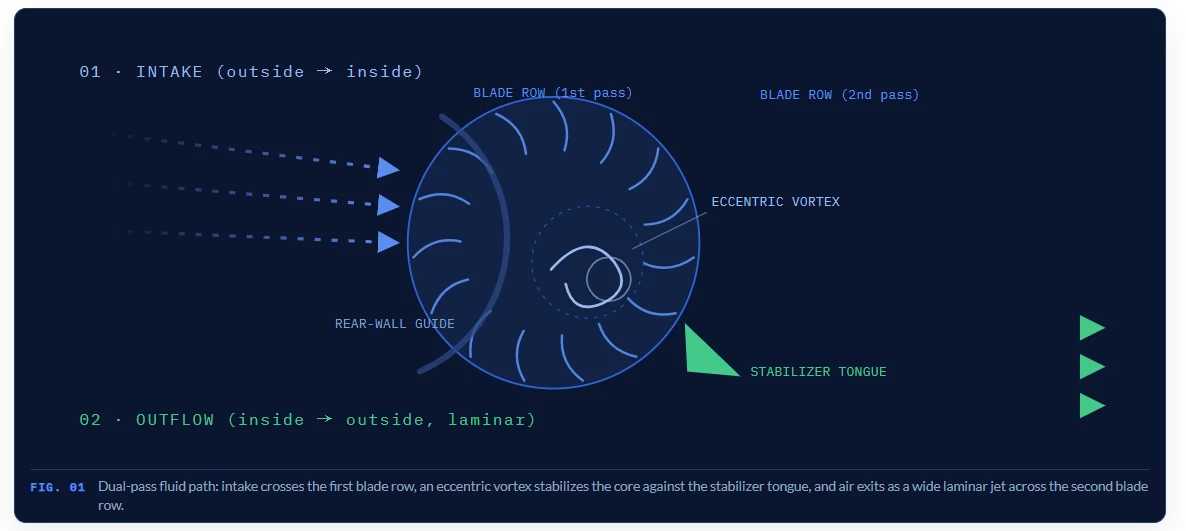

贯流风机的工作原理?

贯流风机的核心特点在于:气流会两次穿过叶轮。第一次,空气从转子的开放侧进入叶轮内部;第二次,空气从叶轮另一侧流出,并进入出风蜗壳(风道)。

完整的气流路径如下:

1

空气吸入

环境空气通过进风格栅进入,沿圆柱形叶轮的整个长度方向被吸入——整个转子长度均作为有效进风区域。

2

第一次叶片流动过程

旋转的前向弯曲叶片推动空气沿径向向叶轮内部加速,使气流在横向穿过叶轮时获得更高的速度与动能。

3

涡流核心形成

在蜗壳舌部附近形成稳定的偏心涡流核心,用于稳定气流状态,并确保整个出风宽度范围内保持一致的静压分布。

4

第二次叶轮穿越

气流再次穿过叶轮,在叶片作用下进一步提升速度,随后被引导至出风蜗壳。

5

层流式送风

空气通过出风格栅排出,形成宽幅、平稳、低湍流的层流气流,并在整个叶轮长度范围内实现均匀送风。

Cross Flow Fan Working Path
⚠ 为什么层流气流至关重要?
  • → 更均匀的换热效果:均匀稳定的气流能够有效避免HVAC蒸发器盘管及加热元件表面出现局部冷热不均现象,提高整体换热效率。
  • → 更低的空气动力噪声:平滑、平行分布的气流层可显著减少湍流产生的噪声,相比轴流风机旋转式排风方式,具有更低的空气动力噪声表现。
  • → 更稳定可控的空气幕性能:在门口等开放区域形成连续、完整的气流幕,确保整个出风宽度范围内保持一致的风速,实现稳定可靠的隔离效果。

电机与轴承配置

驱动电机通常安装在滚筒轴的一端,位于气流区域之外,并通过精密设计的传动轴与叶轮连接。这种外置式电机布局能够降低电机绕组所承受的热应力,提高维护便利性,同时避免电机产生的热量对气流造成影响。

滑动轴承

成本更低;适用于轻型应用中的水平安装场景。

滚珠轴承

额定使用寿命可达 40,000-50,000小时以上;适用于任何安装方向,并支持长时间连续运行工况。

productcate-1186-531

关键规格与参数



下表定义了三种主要尺寸类别下的性能范围。实际选型时,应始终向制造商索取对应实际运行工况(风量 + 静压)下的测试数据,而不应仅参考自由出风状态下的最大性能参数。

参数 小规格≤80mm 中规格80-120mm 大规格 >120mm
直流电压 5V / 12V 12V / 24V 24V / 48V
交流电压 110V/220V 110V/220V 110V/220V
最大空气流量 10-40 CFM 40-120 CFM 120-200+CFM
噪声水平 25-35dB
30-42dB
35-50dB
静压 0.05-0.15 in H₂O 0.10-0.25 in H₂O 0.15-0.35 in H₂O
寿命(滚珠轴承) 40,000-50,000小时 40,000-50,000小时 40,000-50,000小时
典型应用 小型家电、电子产品 暖通空调、空气净化器 商业HVAC、空气幕

叶轮长度与风量关系

贯流风机设计中最具优势的灵活性之一,是叶轮长度可根据需求进行定制。风量通常会随着叶轮长度近似呈线性增长,从而能够实现与设备出风宽度的精准匹配:

100-300mm








小规格系列
便携式加热器·小型电子产品·医疗设备
300-600mm














中规格系列
空调室内机·冰箱·空气净化器
600-1,300+ mm














大规格系列
空气幕·工业烤箱·大型HVAC机组

噪音性能基准

噪音等级 适用环境 典型电机类型
<30 dB 高级住宅、医疗级环境及卧室空调 EC电机/无刷直流电机(BLDC)
30-40dB 住宅HVAC系统、办公场所及居住空间 直流电机/AC电容运转电机(PSC)
40–50 dB 商业建筑、轻工业及仓储设备 交流罩级电机
>50dB 重工业环境(需采取隔声降噪措施) 交流三相电机

长径比、风量与密度变化关系

区别于其他风机类型,贯流风机(Tangential Blower)的核心设计特点在于叶轮长度(L)与外径(D)之间具有较高的长径比。其叶轮直径通常较小,范围约为25–150 mm,而轴向长度可从76 mm延伸至1,200 mm以上。因此,通过增加叶轮长度L,可以在不提升叶尖速度、不改变叶轮直径以及不增加局部噪声的情况下,实现体积流量近似成比例增加。

理论风量
Q = Φ · D · L · u
Φ=流量系数 · D(叶轮外径) Ø · L(有效叶轮长度) · u(叶尖线速度)
叶尖线速度
u = π · D · n / 60
n=转速(r/min)

贯流风机产生的压力通常较低,一般约为12–100 Pa。其静压性能会受到环境空气密度的影响(但空气密度不会改变体积流量):

空气密度修正
Δp2 = Δp1 · (ρ2 / ρ1)
Δp1参考密度 ρ1下的静压→ 目标空气密度 ρ2下的静压 Δp2

⚠ 校准测试规范:性能基准数据均在以下测试条件下验证:自由出风状态、水平轴安装、环境温度20–25°C、参考空气密度ρ = 1.2 kg/m³,并在运行预热5分钟后进行测试。

贯流风机的主要应用领域



贯流风机凭借其独特的均匀气流输出、超薄结构设计以及可扩展叶轮长度等优势,已成为多个大规模应用行业中的首选空气动力组件。

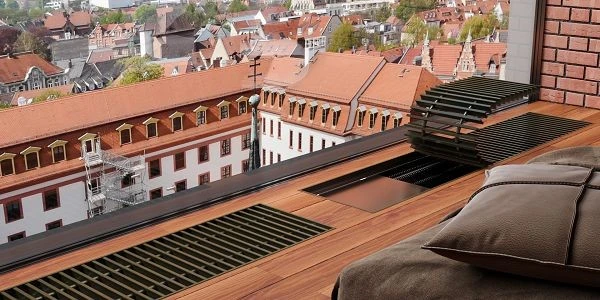

Heating Convectors
应用01

对流式取暖设备、热泵散热器与地板嵌入式采暖系统

对流式采暖设备、热泵散热器以及地板沟槽式采暖系统采用纤薄型贯流风机,将暖空气沿窗户边缘和长距离地面通道均匀输送。其长距离出风覆盖能力能够有效匹配换热器结构,同时低噪声DC或EC变速控制技术可提升使用舒适性,并支持与室内温控器或楼宇管理系统(BMS)进行集成。

地板沟槽式采暖热泵散热器 楼宇管理系统控制

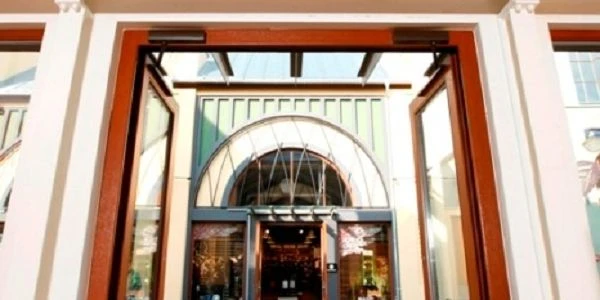

Air Curtains
应用02

空气幕系统

安装于零售门店入口上方的空气幕系统,需要在整个门宽范围内形成连续、无间断的气流屏障。贯流风机采用覆盖全宽度的长叶轮设计,可产生连续均匀的空气幕,并在整个出风区域保持一致的气流速度,典型出口风速可达到8–12 m/s。

门口空气隔离屏障 8–12 m/s 出口风速EC电机驱动

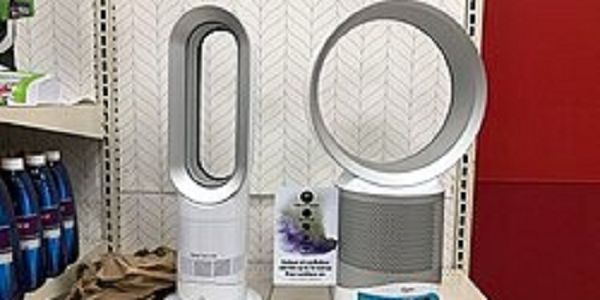

Air Purifiers & Room Heaters
应用03

空气净化器与室内加热设备

塔式空气净化器以及面板式/陶瓷加热器采用贯流风机,将空气从纤薄机身内部通过过滤组件或加热元件进行循环输送。其超薄截面设计使设备能够实现优雅的塔式外观结构,而传统离心风机由于体积限制难以满足此类紧凑设计需求。

塔式结构设计PWM控制 ≤35 dB低噪声运行

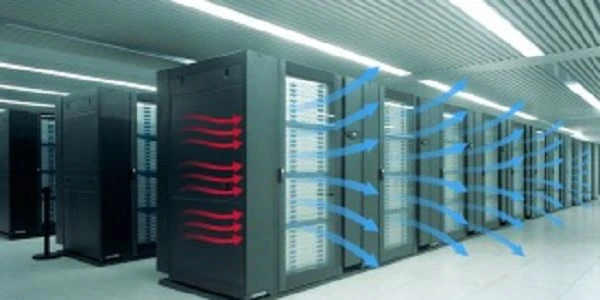

Electronics, Data Center & Transformer Cooling
应用04

电子设备、数据中心与变压器冷却

打印机、复印机、电信设备机柜、机架式设备、数据中心热负载测试平台以及干式变压器等应用,可充分利用贯流风机宽幅层流送风的优势。其均匀扩散的气流能够覆盖PCB电路板表面、服务器模拟测试区域以及变压器线圈,有效避免局部热点形成,同时满足不同应用场景下对定制化电压、风机转速及加热输出的需求。

PCB电路板冷却 热负载测试 变压器冷却

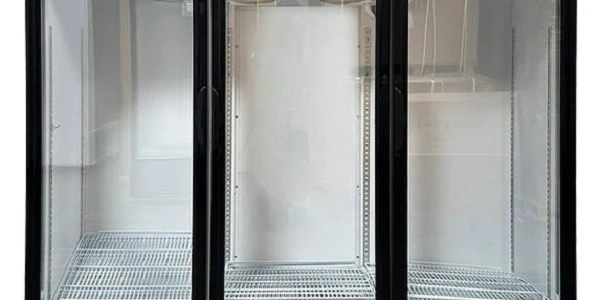

Refrigeration, Food Equipment & Oven Control Cooling
应用05

制冷设备、食品设备与烤箱控制系统冷却

商用展示冷柜、商业厨房设备、食品加工设备、家用烤箱控制系统以及包装设备等应用,依靠贯流风机在紧凑型风道内实现均匀气流循环。其设计可根据不同工况进行适配,满足高温、高湿、油脂环境、加热元件、防护结构、特殊连接器以及局部精准冷却等需求,广泛应用于连续生产运行系统。

食品设备 高温环境应用 包装设备冷却

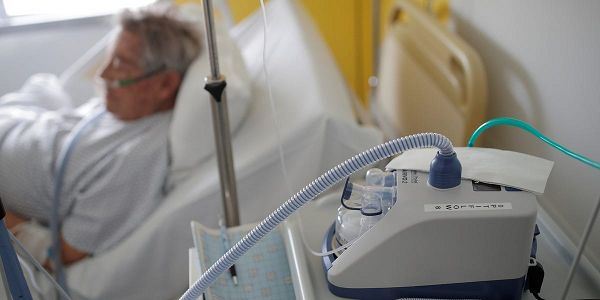

Medical Equipment & Lasers
应用06

医疗设备与激光系统

呼吸机、患者保温设备以及医学影像设备等应用,需要近乎无噪声、精准可控且洁净无污染的气流环境。贯流风机凭借其低噪声运行特性和均匀稳定的气流输出,可满足医疗设备对空气循环与温度控制的严格要求。此外,贯流风机也应用于准分子激光器(半导体光刻设备),其中高气体循环效率与高均匀性的气流控制对于维持激光输出功率稳定性至关重要。

医疗级应用 准分子激光系统 EC电机驱动

贯流风机 VS 轴流风机VS离心风机



了解贯流风机与其他主要风机类型之间的差异,是进行正确应用选型的关键。每种风机类型均在不同的运行工况范围内具有独特优势。

贯流风机

推荐
Cross Flow Fan
  • 气流方向横向/垂直送风
  • 流动模式均匀层状板材
  • 静压范围低-中静压
  • 噪声水平低噪声
  • 结构形式纤薄、狭长结构
  • 调速方式优异(支持PWM/0-10V调速)
  • 典型应用宽幅均匀送风

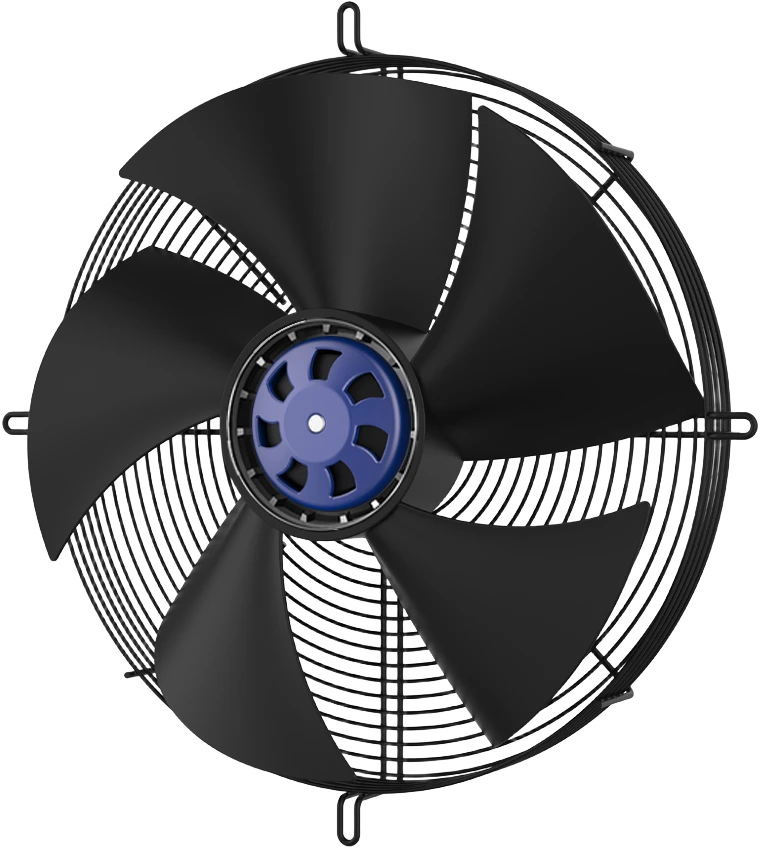

轴流风机

推荐
Axial Fan
  • 气流方向平行于旋转轴
  • 气流特征旋转紊流
  • 静压范围低静压
  • 噪声水平中等噪声
  • 结构形式紧凑型圆形结构
  • 调速方式良好
  • 典型应用大风量开放空间送风

离心风机

推荐
Centrifugal Fan
  • 气流方向径向(90)送风
  • 气流特征高速射流
  • 静压范围中高静压
  • 噪声水平中高噪声
  • 结构形式体积较大,圆形蜗壳结构
  • 调速方式良好
  • 典型应用高静压风管系统

AC VS.DC VS.EC贯流风机



电机类型是影响贯流风机能源效率、噪声表现以及使用寿命的最关键选型因素之一。以下为三种主要电机类型的直接对比。

AC电机

AC贯流风机

  • 电路结构简单,无需控制器
  • 单机成本最低
  • 可直接接入市电(110V–240V)运行
  • 固定转速运行(调节能力有限)
  • 满速运行时噪声较高
  • 低负载工况下效率较低
无刷DC电机

DC贯流风机

  • 支持全范围PWM / 0–10V调速控制
  • 各转速范围内均保持低噪声运行
  • 兼容12V / 24V / 48V直流电源
  • 需要配置直流电源
  • 相比AC电机成本更高
  • 相比AC罩极电机
EC电机

EC贯流风机

  • 支持交流市电输入,同时具备直流电机的高效率特性
  • 全范围变速控制(0–100%)
  • 兼容BACnet / Modbus / 0–10V控制协议
  • 符合ErP / Energy Star能效标准
  • 使用寿命最长(50,000小时以上)
  • 单机成本最高
⚠ 2025 年设计建议
  • 对于所有新产品设计,除非受到严格成本限制而只能选择AC电机方案,否则强烈建议采用DC或EC贯流风机。
  • 在商用HVAC应用中,EC风机凭借节能优势,通常可在持续运行2–3年内通过降低能源消耗收回其较高的初始成本。
  • 变速运行模式还能显著延长轴承使用寿命。通过降低典型运行周期内的平均转速(RPM),可有效减少机械磨损,提高风机整体可靠性与使用寿命。

线电效率与相关标准



由于空气需要两次穿过前向弯曲叶片区域,贯流风机内部气流损失也会相应增加,同时偏心涡流会持续消耗部分气流动能。因此,整机线电效率(Wire-to-Air Efficiency)由以下三个子效率共同决定:

整机输入至风输出效率
η总 = η空气动力 × η电机 × η驱动电子
空气动力效率 × 电机效率 × 驱动电子效率

传统AC罩极电机驱动方案的整机效率通常限制在12–25%;而现代EC外转子电机可将整机效率提升至45–55%,并具有平稳、可预测的功率曲线,其最高效率点通常出现在静压曲线的拐点区域。

productcate-3342-1783

法规符合性

欧盟 Ecodesign / ErP(2009/125/EC)
针对125 W–500 kW范围内的通风风机设定最低能效要求;高性能EC电机方案能够轻松满足并超越相关能效标准。
AMCA 210 & AMCA 208(北美)
采用认证测试方法进行性能验证;其中AMCA 208制定了风机能源指数(Fan Energy Index,FEI),用于评估完整电机-驱动系统-风机组合在设计工况下的能源效率表现。
ASHRAE 90.1标准
要求集成式HVAC设备采用高效率电机技术,以提升整体系统能效水平。

生命周期成本与 EC 升级投资回报(ROI)



在B2B采购决策中,应优先考虑总拥有成本,而不仅仅关注初始采购成本。低成本感应电机风机虽然采购价格更低,但长期运行成本更高;而升级至EC电机方案的投资回报率(ROI)可通过以下模型进行直接评估:

年节能量
Saving = Hours × (P_AC − P_EC) × C_energy
Hours = 年运行时间(h)
P = 输入功率(kW)
C = 电价(元/kWh)(或电费单价)
传统 AC 方案
高滑差感应电机

持续恒定功耗

全生命周期总拥有成本较高
先进EC方案
集成 PWM 控制的 EC 电机

无级调速控制

全生命周期总拥有成本低
>60k
HRS MTBF
运行温度更低
轴承寿命更长

如何选择合适的贯流风机



按照以下7步系统化流程,为您的应用选择正确的贯流风机型号。请依次完成每一个步骤——跳过任何环节都是导致现场实际运行性能不符合预期的主要原因。

1

明确应用需求

确定核心应用场景:HVAC(暖通空调)、空气幕、电子设备冷却、家用电器或工业流程设备。不同应用领域均具有成熟的风量和噪声标准,可快速缩小产品规格选型范围。

2

测量可用安装空间

记录安装空间的最大长度、宽度(深度)和高度。贯流风机叶轮长度通常可根据需求进行定制;常见叶轮直径范围为:DC贯流风机:约50 mm–140 mm,AC贯流风机:可达150 mm以上。

3

计算所需风量

根据系统热负荷计算所需最低CFM(立方英尺/分钟)风量。对于冷却应用:

所需CFM = 热负荷(BTU/hr)÷(1.08 × ΔT°F)

在选型前建议增加20%安全裕量。为获得更佳的可靠性和更低噪声,建议选择风机运行点控制在额定最大风量的≤80%。

4

评估系统静压

评估所有下游部件产生的压力损失,包括:过滤器、格栅、换热器、风道系统。贯流风机主要针对低至中等静压工况进行优化(通常最高约0.3–0.4 in H₂O)。如果系统需要更高静压,应考虑采用离心风机方案。

选择电机类型

  • AC电机:适用于成本优先、无需变速控制的应用
  • DC12V/24V:适用于电池供电系统、便携式设备、消费类电器以及对噪声敏感的应用
  • DC24V/48V:适用于新能源汽车(EV)座舱通风、工业直流供电系统
  • EC电机:适用于商用HVAC系统、绿色认证项目以及需要长时间高负载运行的应用

明确噪声限制要求

确定距离1米处允许的最大声压级(SPL)。应向制造商索取实际运行工况下的噪声测试数据,而不仅仅参考自由出风状态下的最大性能噪声数据:

  • 住宅/医疗:≤35 dB(A)
  • 办公/商业:≤40 dB(A)
  • 轻工业:≤50 dB(A)

确认环境适应性与认证要求

  • 防护等级(IP Rating):防溅水保护,适用于一般潮湿环境;IP54:防尘及防溅水保护,适用于高湿度或粉尘环境
  • 工作温度:标准版本:≤ +70°C;高温版本:可支持+105°C或更高温度环境
  • 认证要求:根据目标市场法规要求,确认符合相关认证标准:CE、UL、RoHS、REACH
  • 轴承配置:对于非水平安装方式或长时间连续运行工况,必须采用滚珠轴承(Ball Bearings),以确保可靠性和使用寿命。

安装、系统集成与技术趋势



轴向对齐与轴承选择

水平安装在稳定的底板上是理想方案;垂直安装时,需要采用双密封滚珠轴承(而非滑动轴承),以承受轴向推力并确保长期运行可靠性。

防止轴挠曲变形

长尺寸叶轮在振动或热变形影响下可能产生下垂现象,因此建议在风机外壳与设备机架之间增加弹性隔振安装结构,以降低振动影响并保持结构稳定。

间隙空间需求

在进风口和出风口区域,应保持至少1.5 × 叶轮外径的无遮挡空间范围。气流通道受限会破坏内部涡流结构,导致噪声增加,同时降低风机静压性能。

安装与维护

  • 扁平化结构设计支持在狭小空间内进行灵活安装。
  • 出风角度可根据不同安装空间需求进行选择,例如45°、90°和180°出风方向,以适配多种设备布局。
  • 可根据不同气流需求选择水平安装或垂直安装方式。
  • 模块化设计可与其他系统组件实现紧密集成,提高设备整体设计灵活性。
  • 叶轮与机壳结构便于清洁维护,可有效减少灰尘积聚,保持长期稳定运行性能。
  • 采用外转子电机或分体式结构设计,可进一步简化维护流程,提高电机及风机组件的更换便利性。

典型应用行业

  • 家用电器领域:室内空调、空气净化器、除湿机、取暖设备等。
  • 商业应用领域:空气幕、冷藏柜、地板采暖系统、电梯通风系统等。
  • 工业应用领域:电子设备冷却、印刷行业、纺织行业、工业除尘与清洁设备等。
  • 交通运输领域:汽车空调系统以及轨道交通设备等。

技术趋势

通过CFD(计算流体动力学)优化的不对称叶片间距设计,可将叶片通过频率噪声(Blade-Pass Noise)分散至更宽频段的白噪声范围内,从而降低人耳感知的周期性噪声,提升运行舒适性。同时,EC控制板集成微型传感器,可通过Modbus RTU通信协议实现预测性维护功能,对设备运行状态进行实时监测与分析。随着能效法规不断趋严——包括欧盟Ecodesign小于125 W功率等级要求以及美国加州Title 24能效标准——固定转速感应电机方案正逐步被淘汰,市场趋势正向变速无刷电机配置方向发展。

贯流风机常见问题解答
对于买家和原始设备制造商

什么是贯流风机?主要应用于哪些领域?

贯流风机与轴流风机有什么区别?

贯流风机的使用寿命有多长?

贯流风机是否支持PWM调速控制?

是的。DC和EC贯流风机支持通过PWM信号(通常采用25 kHz载波频率下0–100%占空比控制)或0–10V模拟电压信号实现全范围变速控制。该功能能够实现:部分负载工况下低速静音运行;满负荷需求时快速提升风量;提高系统能效与运行舒适性。AC贯流风机可通过抽头绕组实现两档或三档速度控制,但无法达到DC / EC电机类型所具备的连续调速范围。

贯流风机采用哪些工作电压?

DC贯流风机通常提供:12V、24V、48V等直流电压规格。AC贯流风机通常采用:110V / 120V、220V / 240V交流市电供电。EC贯流风机支持宽范围交流输入(通常为100–277V AC),并通过内部电子控制模块转换为无刷直流电机所需的工作电压,因此无需更换硬件即可适用于全球不同电网标准的应用环境。

贯流风机与贯流鼓风机有什么区别?

在行业中,这两个术语通常可以互换使用。“Cross Flow Fan(贯流风机)”、“Cross Flow Blower(贯流鼓风机)”、“Tangential Fan(切向风机)”以及“Transverse Fan(横流风机)”均指采用圆柱形叶轮结构、气流横向穿过叶轮的同一种风机设计。不同地区的术语使用习惯有所不同:Cross Flow Blower(贯流鼓风机):在北美市场更为常见;Tangential Fan(切向风机):常见于欧洲技术文献;贯流风机(Guanliu Fengji):广泛应用于中文技术规格文件中。

贯流风机是否节能?

现代EC电机贯流风机和无刷DC贯流风机具有较高的能源效率。相比传统罩极式AC电机(Shaded-Pole AC Motor),EC电机方案最高可实现约70%的节能效果;相比传统AC贯流风机设计,效率最高可提升约30%。此外,变速控制能力使风机能够根据系统实际负载需求调整运行功率,而无需长期以满功率持续运行。对于HVAC系统而言,由于设备通常在全年80–90%的运行时间内处于部分负载状态,变速运行技术能够显著降低能源消耗,提高系统整体运行效率。

苏州博乐格电机科技有限公司是中国最专业的贯流风机制造商和供应商之一,以优质的产品和良好的服务为特色。请放心从我厂购买批量定制横流风机。欢迎联系我们索取报价。

发送询盘
联系我们
让我们设计您的空气解决方案。

填写表格,我们的工程团队将很快与您联系。

bg
