产品概述

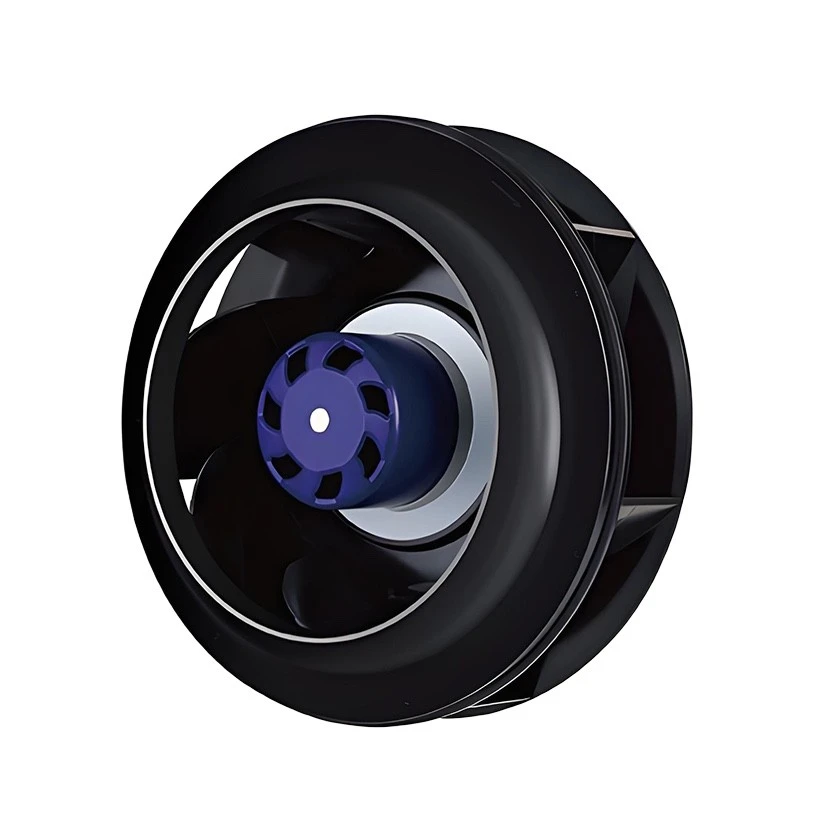

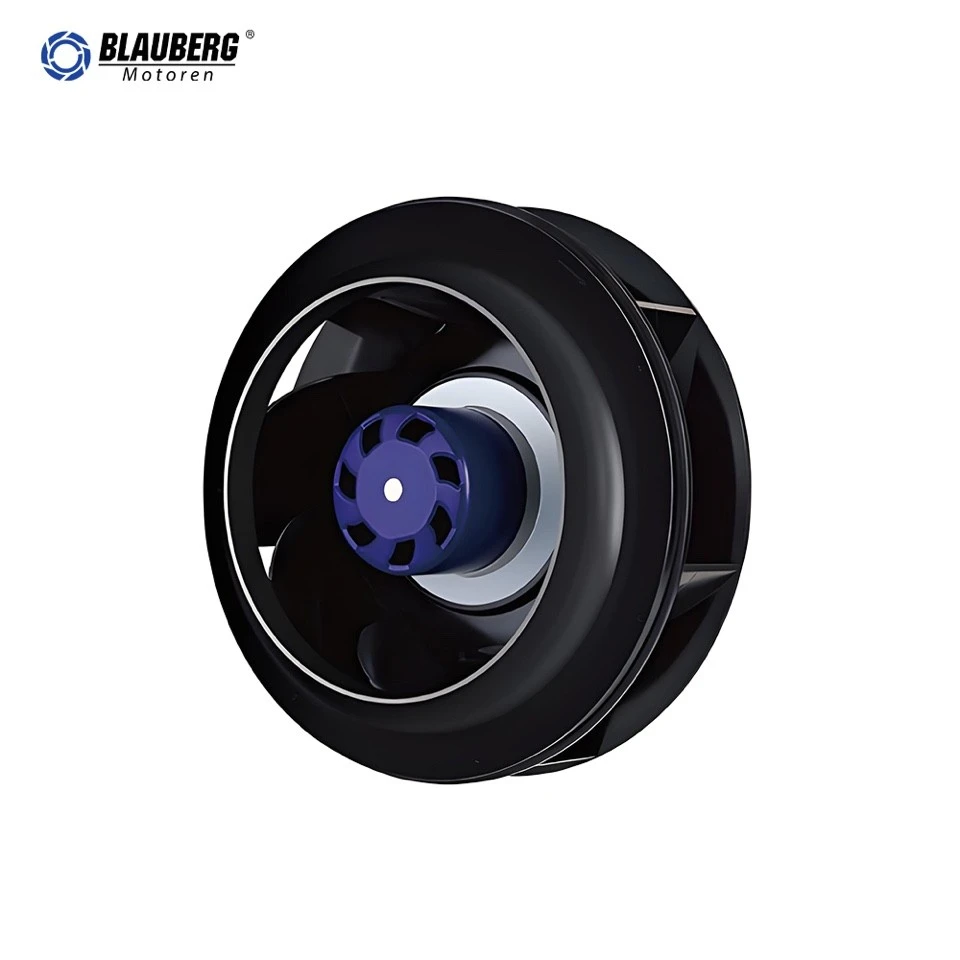

BL-B225G-EC-01 是一款单相 EC 后弯离心风扇，外壳尺寸为 225 x 225 x 99 mm。其 EC 电机使用 230 VAC 标称电源，并支持 0-10 VDC 或 PWM 速度控制。
基本数据
| 模型 | BL-B225G-EC-01 |
|---|---|
| 产品类型 | EC后弯离心风机 |
| 阶段 | 1~ |
| 标称电压 | 230 伏交流电 |
| 工作电压范围 | 184-276 伏交流电 |
| 频率 | 50/60赫兹 |
| 标称速度 | 3250 +/-5% RPM |
| 标称输入功率 | 170 W |
| 标称输入电流 | 1.3 A |
| 声级 | 81分贝(A) |
| 工作环境温度 | -25 至 60 摄氏度 |
标称数据是根据产品规格在自由空气中测试的。
技术规格
| 风扇尺寸 | 225×225×99毫米 |
|---|---|
| 电机转子尺寸 | 直径72毫米 |
| 叶轮材质 | PA66+GF |
| 刀片数量 | 7 |
| 旋转 | 顺时针方向，向转子方向看 |
| 防护等级 | IP55 |
| 绝缘等级 | B级 |
| 工作湿度 | 5%-90%相对湿度 |
| 安装位置 | 任何 |
| 运行模式 | 连续运行（S1） |
| 轴承 | 免维护-滚珠轴承 |
| 电缆长度 | 500 +/-20 毫米 |
| 一致性 | CCC、CE、RoHS |
主要特点
- 0-10 VDC 或 PWM 速度控制输入，最大 PWM 输入电压为 10 VDC。
- 10 VDC 辅助输出，最大 10 mA。
- 转速表信号通过U6控制引线反馈。
- 锁定-转子、热、过压、欠压和过流保护。
- 软-启动操作。
典型应用
这种风扇类型通常适用于需要向后-弯曲 EC 离心风扇的紧凑型空气-处理、通风和设备-冷却组件。最终的适用性必须根据所需的系统工作点、安装条件和公布的尺寸图进行检查。
空气性能
在规定的测试条件下，源曲线在零压力下达到约 1,350 m3/h，在零气流下达到约 1,000 Pa。这些值是曲线端点，而不是标称工作点。
外形尺寸
整个风扇包络尺寸为 225 x 225 x 99 毫米。使用源-支持的轮廓图来了解安装孔、转子尺寸、电缆出口和间隙。
接线和控制
| 联系 | 指定 | 颜色 | 功能 |
|---|---|---|---|
| 聚乙烯醇 | 保护接地 | 绿/黄 | 保护接地 |
| U1 | L | 棕色的 | 交流现场 |
| U2 | N | 蓝色的 | 交流中性线 |
| U4 | +10 V | 红色的 | 固定 10 VDC 输出 |
| U5 | 速度控制 | 黄色的 | 0-10 VDC/PWM 输入 |
| U6 | 信号反馈 | 白色的 | 转速表输出 |
| U7 | 接地 | 蓝色的 | 控制-接口接地 |
在给风扇通电之前，请遵循提供的接线图和安全注意事项。
下载
英文产品规格：BL-B225G-EC-01 产品规格 (PDF)。
